Ingranaggio della turbina eolica
>
|
| Luogo di origine | JIANGSU CINA |
| Marca | Guangda |
| Certificazione | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

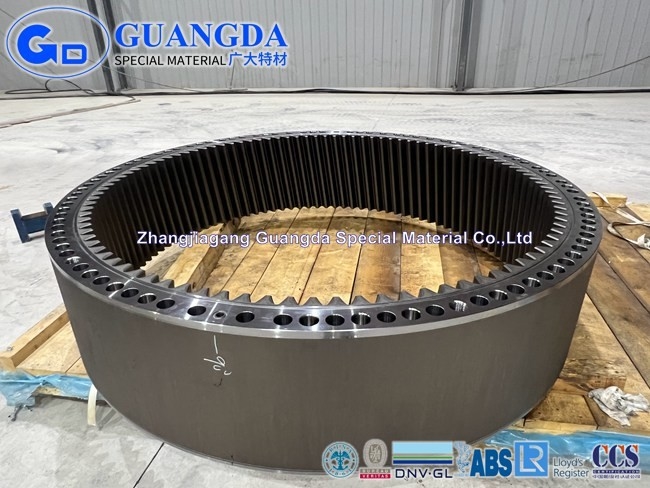

Ingranaggio cilindrico interno Ring Gear Internal Bevel Gear interno che fabbrica per il generatore eolico
Gli ingranaggi sono utilizzati per la trasmissione di potere. I cambi interni sono dentature generate di diametro interno di un cilindro mentre gli ingranaggi esterni hanno le dentature hanno generato sul diametro esterno della componente.
Un cambio interno può anche essere chiamato una corona a dentatura interna. I cambi interni sono utilizzati nelle applicazioni della scatola ingranaggi di ingranaggio planetario, ma possono anche applicarsi in altre situazioni. I cambi interni possono anche essere tagliati in ingranaggi elicoidali appena mentre gli ingranaggi esterni possono essere tagliati in ingranaggi elicoidali. Questi tipi di cambi interni possono essere trovati in alcuni azionamento del cambio interno, paia semplici, azionamenti differenziali interni ed azionamenti planetari interni.
Cambi interni per la specificazione del generatore eolico
| Diametro massimo | 5000mm |
| modulo dell'ingranaggio | 5-40 |
| Capacità trattata | Girando, macinando, noioso, gringding, lavorare completato, ingranaggio che modella, ingranaggio che fresa, capacità dell'ingranaggio della macinazione dell'ingranaggio. |
| Capacità anulare dei cambi interni | 10000pcs |
| Lavorare | Girando, macinando, alesando, frantumando, lavorare finito, ingranaggio che modella, ingranaggio che fresa, capacità stridente dell'ingranaggio. |
| Trattamento termico | Normalizzazione, quarto, temprare, carburante, nitrurazione con capacità completa di trattamento termico |
| Trattamento di superficie | Pulizia ad alta pressione, brillamento di sabbia e spruzzatura termica. Capacità completa di trattamento di superficie. |
Cambi interni per portata del rifornimento del generatore eolico
| Cambi interni e scanalature interne | |||
| Fresatura | Modellatura | Molatura del dente | |
| O.D. massimo. | 5000mm | 2400mm | 5000mm |
| Max Face Width | 2200mm | 1100mm | 2200mm |
| Modulo massimo | M35 | M24 | M35 |
| AGMA leval/DIN leval | DIN3962 CLASSIFICANO 8 | DIN3962 CLASSIFICANO 8 | DIN3962 CLASSIFICANO 4 |
| Rifinitura di superficie del dente | Ra3.2 | Ra3.2 | Ra0.4 |
| Angolo di elica massimo | +30°/-45° | 0° | ±45° |
La precisione ci innesta potrebbe fornire
| |
Ingranaggio planetario Gli ingranaggi planetari, anche chiamati ingranaggi epicicloidali, sono utilizzati nelle applicazioni complesse che richiedono la trasmissione regolare di coppia di torsione, quali le trasmissioni e le trasmissioni automobilistiche. L'ingranaggio cilindrico usato dagli ingranaggi planetari è chiamato «un dente cilindrico del sole,» che è circondato dagli ingranaggi esteriori tre più chiamati ruote planetarie |
| |
Cambio interno Gli ingranaggi planetari, anche chiamati ingranaggi epicicloidali, sono utilizzati nelle applicazioni complesse che richiedono la trasmissione regolare di coppia di torsione, quali le trasmissioni e le trasmissioni automobilistiche. L'ingranaggio cilindrico usato dagli ingranaggi planetari è chiamato «un dente cilindrico del sole,» che è circondato dagli ingranaggi esteriori tre più chiamati ruote planetarie |
| |
Ingranaggio cilindrico L'ingranaggio cilindrico, inoltre ha chiamato un ingranaggio diritto tagliato, è il tipo più semplice di ingranaggio disponibile. Diritto-parteggiato lungo l'asse della ruota di ingranaggio, per i denti diritti in conformità con l'asse. Altri tipi di ingranaggi cilindrici trasmettono lateralmente il moto e la coppia di torsione con la compatibilità con altri ingranaggi stati allineati paralleli. Tali ingranaggi sono componenti principali in ingranaggi planetari. |
| |
Ingranaggio della scanalatura Gli ingranaggi della scanalatura sono cilindrici o a forma di bastoncino con i denti diritti che li permettono di trasmettere lateralmente il moto adattandosi dentro i dispositivi interni o gli ingranaggi. |
| |
Ingranaggio elicoidale Gli ingranaggi elicoidali sono ingranaggi giranti veloci capaci di appoggio degli oneri gravosi efficientemente ed uniformemente. Caratterizzano i denti inclinati verso l'asse dell'asse e posizionati come un'elica, così il nome. Più calmi di molti altri ingranaggi, compreso gli ingranaggi cilindrici, gli ingranaggi elicoidali sono popolari con le applicazioni che caratterizzano sia i carichi radiali che i carichi di spinta. |
| |
Ingranaggio elicoidale doppio I doppi ingranaggi elicoidali sono un tipo di ingranaggio elicoidale che ha due fronti elicoidali accanto a ogni altro con una lacuna fra loro. Gli angoli di elica su ogni fronte sono identici ma avversari. L'uso di un ingranaggio elicoidale gemellato messo abbassa i carichi spinti e tiene conto ancor più sovrapposizione del dente ed operazione più regolare. |
La precisione innesta la capacità di fabbricazione
| Fusione | Tonnellata di fusione/anno di capacità 500.000,00. Con la propria linea smeliting di acciaio al carbonio, di acciaio inossidabile, di acciaio legato e di acciaio speciale. |
| Pezzo fucinato | Forgia della tonnellata/anno di capacità 300.000,00. Con le proprie macchine 5000ton della stampa di pezzo fucinato di professinal, 4500ton, 4000ton, 3600ton, 2000ton, 1000ton e le macchine del laminatoio dell'anello ed hanno potuto fabbricare il pezzo fucinato per soppressione. |
| Lavorare approssimativo | Girando, macinando, generi differenti noiosi dell'attrezzatura lavorante ruvida più di 100 insiemi |
| Lavorare di precisione | Con l'attrezzatura più avanzata e più moderna del carnaghi di PAMA, di Gleason, di Danobat, di Kehren, di Nicolas, di Pierto di precisione che lavora compreso l'ingranaggio che modella, fresare dell'ingranaggio, macinazione ecc. dell'ingranaggio. |
| Linea di trattamento termico | Con la propria attrezzatura professionale per il trattamento termico per la tempera, normalizzarsi, temperante, il quarto, la ricottura isotermica, la distensione della tensione, nitrurazione, carbura, cementando ecc |
| Trattamento di superficie | Facilità avanzate del rivestimento come pulizia ad alta pressione, il brillamento di sabbia e spruzzatura termica. Capacità completa di trattamento di superficie. |
| Ispezione | UT, la TA, con lo strumento di misura dell'ingranaggio di Gleason ed il rivelatore coordinato di esagono tre |
Ring Gears Application interno
| Veicoli su rotaie | Petrolio e gas |
| Estrazione mineraria | Cemento |
| Produzione di energia | Turbo |
| Idro potere | Energia eolica |
| Metallurgia | Zucchero |
| Marino e shipbuiding | Macchine utensili |
| Riciclaggio e impianti di trasformazione | Gomma e plastica |
Circa Guangda per la fabbricazione degli ingranaggi
Guangda è un produttore professionista per le parti del generatore eolico compreso le colate del generatore eolico, i pezzi fucinati e le parti della trasmissione. Poichè siamo un produttore d'acciaio integrato dalla fusione, forgiare, fondente, trattamento termico a fabbricazione astuta di precisione. Potremmo fornire le parti approssimative dello spazio in bianco o di semi-rifinitura o di finitura per il settore produzione energia del vento.
Abbiamo cooperazione profonda con ZF, Mingyang, dicembre, Windey, prevediamo, NGC, Flender, Shanghai elettrico, CRRC.
1. Produttore professionista per gli ingranaggi con il gruppo tecnico efficiente con enfasi su produzione redditizia.
2. Guangda ha linea materiale e la linea lavorante potrebbe fornire gli spazii in bianco dell'ingranaggio e gli ingranaggi finiti.
3. Customerized e la un-fermata per soddisfare le richieste del cliente, forniscono la soluzione globale ai clienti.
4. Più di 100 insiemi dell'attrezzatura lavorante compreso PAMA, Gleason, Danobat, Kehren, Nicolas, carnaghi dell'ingranaggio professionale di Pierto dell'attrezzatura più avanzata nel mondo.
5. Più di 70 insiemi dei equioments di trattamento termico dell'ingranaggio compreso la nitrurazione, la tempera e la carbonizzazione per gli ingranaggi.
6. Guangda è il più grande fornitore ai clienti NGC, ZF e Siemens del principale tre del mondo per le parti della trasmissione.
7. In truppa d'acciaio cinese prima dell'ingranaggio del generatore eolico di Guangda, del mercato in Cina per la capacità, qualità e quota di mercato.
Ingranaggio cilindrico interno I
nternal Ring Gear
Ingranaggi conici interni
