| Luogo di origine | JIANGSU CINA |
| Marca | Guangda |
| Certificazione | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

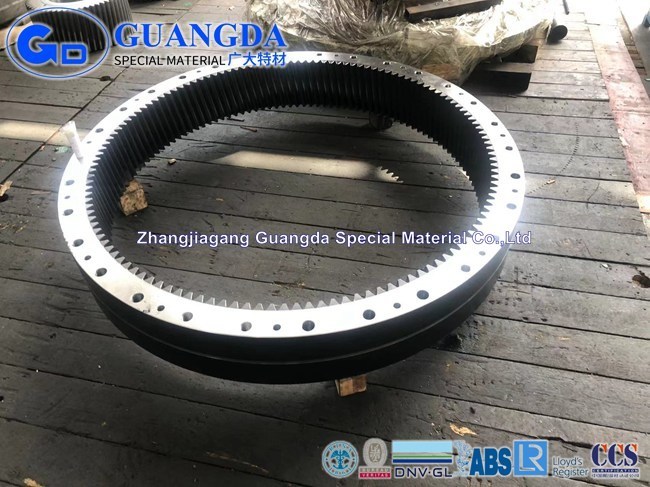

Corona interna personalizzata ad alta precisione per riduttore epicicloidale
Pezzi fucinati per turbine eoliche per composizione chimica 42CrMo4
| Standard | Denominazione dell'acciaio | Numero | C | Sì | Mn | P | S | Cr | Mo | Ni |
| EN10083 | 42CrMo4 | 1.7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1.7227 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0,90-1,20 | 0,15-0,30 | - |
| Standard | Nome della designazione dell'acciaio | Numero | C | Sì | Mn | P | S | Cr | Mo | Ni |
| EN10250 | 42CrMo4 | 1.7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
Pezzi fucinati per turbine eoliche Specifiche degli ingranaggi di precisione
| Ingranaggi interni e scanalature interne | |||
| Fresatura | Modellare | Digrignamento dei denti | |
| Diametro esterno massimo | 5000 mm | 2400 mm | 5000 mm |
| Larghezza massima del viso | 2200 mm | 1100 mm | 2200 mm |
| Modulo massimo | M35 | M24 | M35 |
| Livello AGMA/livello DIN | DIN3962 CLASSE 8 | DIN3962 CLASSE 8 | DIN3962 CLASSE 4 |
| Finitura della superficie del dente | Ra3.2 | Ra3.2 | Ra0.4 |
| Angolo massimo dell'elica | +30°/-45° | 0° | ±45° |
Tipi di ingranaggi di precisione
| |
Ingranaggio planetario Gli ingranaggi planetari, chiamati anche ingranaggi epicicloidali, sono utilizzati in applicazioni complesse che richiedono una trasmissione uniforme della coppia, come le trasmissioni e le trasmissioni automobilistiche.L'ingranaggio cilindrico utilizzato dagli ingranaggi planetari è chiamato "sperone solare", che è circondato da più di tre ingranaggi esterni chiamati ingranaggi planetari |
| |
Ingranaggio interno Gli ingranaggi planetari, chiamati anche ingranaggi epicicloidali, sono utilizzati in applicazioni complesse che richiedono una trasmissione uniforme della coppia, come le trasmissioni e le trasmissioni automobilistiche.L'ingranaggio cilindrico utilizzato dagli ingranaggi planetari è chiamato "sperone solare", che è circondato da più di tre ingranaggi esterni chiamati ingranaggi planetari |
| |
Ingranaggio cilindrico L'ingranaggio cilindrico, chiamato anche ingranaggio a taglio dritto, è il tipo più semplice di ingranaggio disponibile.A facce dritte lungo l'asse della ruota dentata, con denti diritti in linea con l'asse.Altri tipi di ingranaggi cilindrici trasmettono il movimento e la coppia lateralmente grazie alla compatibilità con altri ingranaggi paralleli allineati.Tali ingranaggi sono i componenti principali degli ingranaggi planetari. |
| |
Ingranaggio scanalato Gli ingranaggi scanalati sono cilindrici oa forma di asta con denti diritti che consentono loro di trasmettere il moto lateralmente inserendosi all'interno di dispositivi o ingranaggi interni. |
| |
Ingranaggio elicoidale Gli ingranaggi elicoidali sono ingranaggi a rotazione rapida in grado di supportare carichi pesanti in modo efficiente e fluido.Presentano denti inclinati verso l'asse del fusto e disposti ad elica, da cui il nome.Più silenziosi di molti altri ingranaggi, compresi gli ingranaggi cilindrici, gli ingranaggi elicoidali sono apprezzati nelle applicazioni che presentano sia carichi radiali che carichi assiali. |
| |
Doppio ingranaggio elicoidale Gli ingranaggi a doppia elica sono un tipo di ingranaggio elicoidale che ha due facce elicoidali una accanto all'altra con uno spazio tra di loro.Gli angoli dell'elica su ciascuna faccia sono identici ma opposti.L'uso di un set di ingranaggi a doppia elica riduce i carichi di spinta e consente una sovrapposizione dei denti ancora maggiore e un funzionamento più fluido. |
Vantaggio fondamentale per gli ingranaggi di precisione-Filiera completata
| Fusione | Capacità di fusione 500.000,00 ton/anno.Con la propria linea di fusione di acciaio al carbonio, acciaio inossidabile, acciaio legato e acciaio speciale. |
| Forgiatura | Capacità di forgiatura 300.000,00 ton/anno.Con le proprie presse per forgiatura professinal 5000ton, 4500ton, 4000ton, 3600ton, 2000ton, 1000ton e macchine per laminatoi ad anello e potremmo produrre noi stessi il grezzo di forgiatura. |
| Lavorazione grezza | Tornitura, fresatura, alesatura di diversi tipi di attrezzature per la lavorazione di sgrossatura più di 100 set |
| Lavorazioni di precisione | Con le attrezzature più avanzate e moderne di PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi di lavorazioni meccaniche di precisione tra cui sagomatura di ingranaggi, dentatura di ingranaggi, rettifica di ingranaggi ecc. |
| Linea di trattamento termico | Con proprie attrezzature professionali per il trattamento termico per ricottura, normalizzazione, rinvenimento, QT, ricottura isotermica, distensione, nitrurazione, carburazione, cementazione ecc. |
| Trattamento della superficie | Strutture di rivestimento avanzate come pulizia ad alta pressione, sabbiatura e spruzzatura termica.Completa capacità di trattamento superficiale. |
| Ispezione | UT, MT, con strumento di misurazione dell'ingranaggio Gleason e rivelatore a tre coordinate Hexagon |
A proposito di Guangda
Guangda è uno dei principali produttori di ingranaggi in Cina. Produciamo ingranaggi di varie dimensioni per diverse applicazioni su più piattaforme.abbiamo l'esperienza e le risorse necessarie per soddisfare le esigenze della tua attività.Puoi contare sui nostri ingegneri e sui team di controllo qualità per realizzare gli ingranaggi personalizzati di alta qualità di cui hai bisogno.
Ci impegniamo a superare le vostre esigenze tecnologiche di produzione di ingranaggi dall'inizio alla fine.Se il tuo progetto richiede servizi come progettazione completa, prototipazione, pre-produzione e produzione di ingranaggi, Gear Motions ha l'esperienza per gestire ogni fase del processo di produzione degli ingranaggi per soddisfare le tue esigenze.
Tutti i prodotti sono fabbricati con le attrezzature più avanzate e moderne di PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi e un team tecnico efficiente con un'enfasi sulla produzione economica. Guangda persegue l'eccellenza e l'innovazione con un rigoroso controllo di qualità e la tecnologia più avanzata nell'industria.
Guangda ha una profonda e lunga collaborazione con NGC, Voith, Flender e ZF per la fornitura delle parti della scatola del cambio.Nel mercato cinese, l'acciaio per ingranaggi delle turbine eoliche Guangda è al primo posto in Cina per capacità, qualità e quota di mercato. E Guangda è il più grande fornitore dei primi tre clienti al mondo NGC, ZF e Siemens per le parti della scatola del cambio.
